Hidrófonos de Pozo
El conjunto de hidrófonos de pozo modelo DHA-7, te ofrece una tecnología de polímero resistente y duradera para obtener imágenes sísmicas de pozos de alta resolución. Su diseño único con hidrófonos moldeados en línea y cable multiconductor integrado te permite obtener una señal estable de hasta 10 kHz.
Ideal para pozos desafiantes: el DHA-7 es perfecto para pozos entubados, de diámetro estrecho, llenos de agua y sin revestimiento. Además, puedes personalizar la configuración de grupos de hidrófonos y pozos múltiples para adaptarlo a tus necesidades específicas.
Fácil de usar: la matriz se puede desplegar a mano o con un pequeño cabrestante, lo que te facilita el trabajo en campo.
Con el conjunto DHA-7, puedes obtener:
- Imágenes sísmicas de pozos de alta resolución
- Tecnología de polímero resistente y duradera
- Señal estable de hasta 10 kHz
- Versatilidad para pozos desafiantes
- Facilidad de uso
- Sólo 41 mm (1,6 pulg.) de diámetro: cabe en cualquier pozo.
- Radio de curvatura pequeño: se adapta a cabrestantes pequeños.
- Hidrófonos de última generación
- Geófonos: los problemas de acoplamiento se eliminan en agujeros llenos de agua.
- Pequeños espacios entre hidrófonos: imagen extremadamente pequeña, ideal para tomografía de alta resolución.
- Peso ligero: fácil transporte e implementación.
Matriz de hidrófonos de fondo de pozo DHA-7 DHA-7_v1 (0723)
ELÉCTRICO HIDRÓFONO
- Tipo de sensor: Polímero propietario.
- Sensores por grupo: Uno.
- Respuesta de frecuencia: 10 Hz a 10.000 Hz ± 1,0 dB.
- Capacitancia: 5 nF a 22˚C.
- Sensibilidad: -197 dB re 1 voltio por 1 μPa.
- Sensibilidad con profundidad: < 1,0 dB sobre 400 m de profundidad.
- Sensibilidad con aceleración: < -70 dB re 1 Voltio por g.
PREAMPLIFICADOR
- Tipo: Diferencial de ruido ultrabajo.
- Ganancia: 6 dB.
- Corriente: 10 mA por canal.
- Alimentación: Paquete de baterías modelo DHA de ±12 V CC en la superficie.
FÍSICO CABLE
- Tipo: Multiconductor con cubierta de poliuretano.

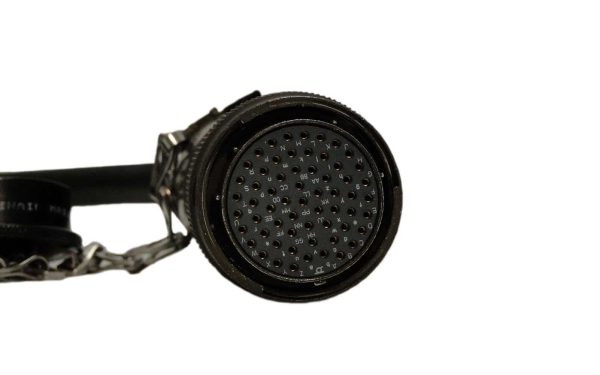

- Terminación Parte superior: tipo Y con un conector hembra de 61 (o conector hembra de 27) y un conector de 4 pines.
- Cola: 1 m (3,28 pies) de largo con giratorio de acero inoxidable y 6 kg (13,2 lb) de peso.
- Longitud total máxima: 400 m (1300 pies) (principal más sección activa).
- Miembro de fuerza: Núcleo central de Zylon.
- Diámetro exterior: 13,5 mm (0,53 pulgadas).
- Peso 12 canales: 0,12 kg/m (0,08 lb/pie).
- 24 canales: 0,15 kg/m (0,10 lb/pie).
- Radio de curvatura: 12,7 cm (5 pulgadas).
- Carga de trabajo: 273 kg (600 lb).
- Resistencia a la rotura: 1364 kg (3000 lb).
SECCIÓN ACTIVA
- Canales: 12 o 24 estándar; otros recuentos disponibles*.
- Intervalo de grupo: estándar de 1 a 5 m (3 a 15 pies); otros intervalos disponibles con un mínimo de 0,5 m (18 pulgadas)*.
- Diámetro exterior (hidrófono): 41,3 mm (1,63 pulgadas).
- Longitud (hidrófono): 30,5 cm (12 pulgadas).
- Peso (hidrófono): 0,16 kg (0,35 lb).
- Radio de curvatura: 22,9 cm (9 pulgadas).
AMBIENTAL PROFUNDIDAD
- Máximo de funcionamiento: 400 m (1300 pies).
TEMPERATURA
- Rango de funcionamiento: -10˚C a +70˚C (+14ºF a +158°F).
- Rango de almacenamiento: -40˚C a +70˚C (-40˚F a + 158˚F).
