Grúas de cable OTT
Grúas estacionarias para mediciones de caudal

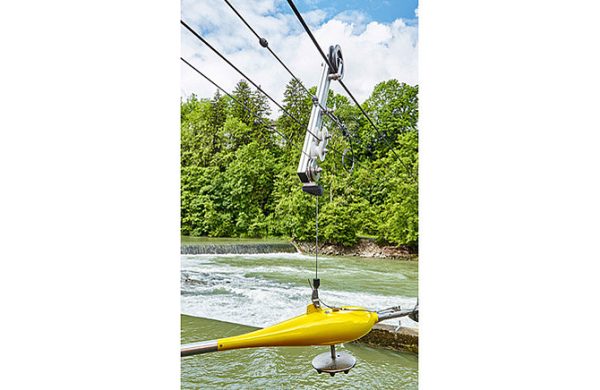

Las grúas de cable OTT ofrecen seguridad en los casos en los que no sea posible realizar mediciones móviles de caudal en el agua, desde el puente o con un barco hidrográfico. Tienen un accionamiento mecánico o eléctrico y están disponibles para vanos hasta de 160 m. Las grúas cumplen todos los requisitos de las recomendaciones de LAWA “Seguridad de grúas de cable”. Ninguno de los componentes requiere mantenimiento; los trabajos de lubricación o cambio de aceite son innecesarios.
- Mediciones fijas de velocidades de puntos.
- Instalación fija.
- Grúa de cable estacionaria para vanos hasta de 160 m. No requiere mantenimiento. Tensor por resorte de gas para vanos a partir de 20m, sin aceite. Carro de un brazo de movimiento suave y uniforme. Disponible con torno doble eléctrico o mecánico.
- Ríos y canales.
Grúa de cable
- Cable portante galvanizado y compactado con armadura de acero; preestirado, por lo que tiene un alargamiento residual mínimo; superficie redonda lisa para un desplazamiento uniforme y de poco desgaste de la polea
- Cable de traslación del carro de alambres galvanizados muy sólido y con protección anticorrosión; preparado para un uso mínimo de 10 años

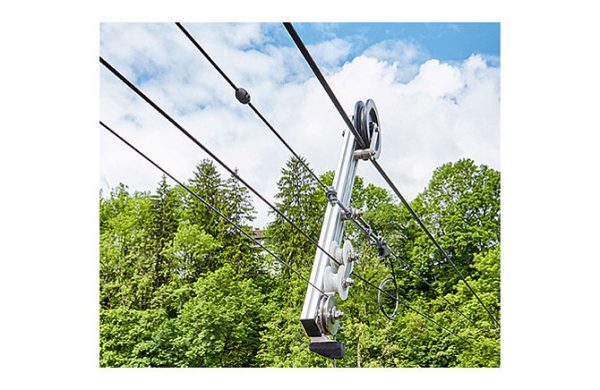

- Carro de un brazo con una sola polea: marcha uniforme a largo plazo
- Tensor por resorte de gas (en vanos > 20 m): compensa las influencias de la temperatura y ahorra un retensado o un aflojamiento manuales; sin aceite y sin riesgo de contaminar las aguas
- Caballete portapoleas sólido, resistente a la corrosión y de construcción estrecha en fundición de aluminio; no hay peligro de que se formen grietas debido a las costuras de soldadura
Torno doble
- Desarrollado de acuerdo con las recomendaciones de LAWA sobre la seguridad de grúas de cable; con homologación de tipo
- Accionamiento mecánico o eléctrico: los tornos mecánicos pueden reequiparse a accionamiento eléctrico
- Manivela de seguridad de movimiento suave y forma ergonómica con freno accionado por presión de carga: sujeción segura de la carga con el accionamiento mecánico
- Engranaje lubricado de por vida: ahorra trabajos de lubricación y cambios de aceite
- Freno-embrague combinado de movimiento suave: cambio sencillo y poco ruidoso entre subida/bajada y movimiento horizontal
- Contador electrónico para profundidad y distancia: posicionamiento preciso del dispositivo de medición en el punto de medición deseado
- Seguridad gracias al acoplamiento de sobrecarga: el cable de elevación se desenrolla cuando la carga es excesiva, p. ej. cuando el dispositivo de medición ha quedado atrapado
Torno doble eléctrico
- Accionamiento directo sin mantenimiento; motor trifásico con moderna tecnología de variador de frecuencia: comportamiento de arranque y de la velocidad de giro óptimo y energéticamente eficiente
- Conmutación a funcionamiento con manivela de seguridad: torno listo para ser usado incluso sin corriente
- Sistema de alimentación ininterrumpida (opcional): las mediciones en curso pueden terminarse en caso de corte de corriente
- Parada automática al alcanzar la posición final, así como al tocar el suelo: se simplifica el control del dispositivo de medición
Unidad de control para tornos dobles eléctricos
- Aparato portátil con display grande y joystick para el control intuitivo del torno doble eléctrico
- Potenciómetro para un ajuste gradual de la velocidad
- Conmutación completamente automática y con poco ruido del acoplamiento
- Interruptor de desconexión de emergencia para un trabajo seguro en situaciones críticas
- Funciones de medición integradas para medición de tiempo/impulsos y por integración
- Parametrización sencilla de contadores externos mediante funciones de menú (p. ej. OTT Z400)
- Indicación y señal acústica al tocar el suelo; funciones de diagnóstico e indicaciones de alarma
Por lo general, OTT HydroService es quien monta las grúas de cable OTT. Nuestros empleados han sido formados especialmente para ello, utilizan las herramientas especiales correctas y garantizan un montaje cuidadoso y seguro.
Ninguno de los componentes de la grúa de cable OTT requiere mantenimiento. No obstante, en grúas de cable con finalidades hidrográficas es conveniente, e incluso está prescrito en muchos países, efectuar comprobaciones regulares por parte de expertos. OTT HydroService también efectúa estas comprobaciones con fiabilidad y lleva a cabo todos los trabajos de reparación, sustitución y ajuste de una forma profesional.
| Aplicación | Grúas de cable para las mediciones de caudal conforme al procedimiento de verticalesin en ríos y canales |
| Grúa de cable | |
| Vano con tensor mecánico | hasta 20 m |
| Vano con tensor por resorte de gas | hasta 160 m |
| Diámetro de cable | |
| Cable portante | 16 mm |
| Cable de traslación del carro | 6 mm |
| Cable de elevación | 3,5 mm |
| Torno doble | |
| Montaje | a derecha o a izquierda |
| Salida del cable | Horizontal o vertical |
| Tambor del cable de elevación | |
| Tracción nominal del cable | 1250 N |
| Tracción máx. del cable | 3000 N ±20 % |
| Fuerza de desenclavamiento del acoplamiento a fricción de seguridad | 3000 N ±20 % |
| Longitud de cable útil máx. | 164 m |
| N.º capas máx | 6 |
| Vueltas mín. que deben permanecer | 3 (≙ 3,1 m) |
| Par necesario de la manivela | 11 N/m (con 100 kg de masa de lastre) |
| Longitud de la manivela | 0,3 m |
| Torno doble mecánico | |
| Contador distancia/profundidad | |
| Modelo | Indicador LCD de 5 caracteres; con botones de reset |
| Resolución | 1 cm |
| Pila tampón | Pila monobloque de 9 V (alcalina) |
| Datos mecánicos | |
| Dimensiones (an. x alt. x prof) | |
| Con manivela | aprox. 570 x 770 x 670 mm |
| Sin manivela | aprox. 450 x 750 x 560 mm |
| Peso | aprox. 100 kg (sin cable de elevación ni manivela) |
| Condiciones ambientales | |
| Temperatura de servicio | -20 °C … +60 °C |
| Temperatura de almacenamiento | -40 °C … +85 °C |
| Humedad del aire | 0 % … 95 %, sin condensación |
| Torno doble eléctrico | |
| Accionamiento eléctrico | |
| Tensión de alimentación | 230 V / 50 Hz |
| Tensión de mando | 24 V CC |
| Potencia del motor | 1,5 kW |
| Tipo de protección | IP54 |
| Nivel de intensidad acústica | 70 dB (A) |
| Datos mecánicos | |
| Dimensiones (an. x alt. x prof.) | |
| Torno doble eléctrico (sin manivela) | aprox. 570 x 900 x 670 mm |
| Armario de distribución | 600 x 600 x 250 mm |
| Peso | |
| Torno doble con motor | aprox. 135 kg (sin cable de elevación ni manivela) |
| Motor | 35 kg |
| Armario de distribución | aprox. 30 kg |
| Unidad de mando con arnés de pecho | |
| Dimensiones (an. x al. x prof.) | 280 x 200 x 130 mm (sin joystick ni arnés de pecho) |
| Display | 5 líneas, b/n, incluida ocupación de teclas de función |
| Elementos de mando | Joystick, pulsador de desconexión de emergencia, 10 teclas de función (también utilizables como teclas numéricas), teclas de cursor, teclas con ocupación fija, potenciómetro adicional para ajuste de velocidad |
| Señal acústica | Zumbador integrado al tocar el suelo |
| Condiciones ambientales | |
| Temperatura de servicio | |
| Estándar | 0 °C … +50 °C |
| Con calefacción opc. | -20 °C … +50 °C |
| Con refrigeración opc. | 0 °C … +60 °C |
| Temperatura de almacenamiento | -40 °C … +85 °C |
| Humedad del aire | 0 % … 95 %, sin condensación |
Todos los modelos de la grúa de cable OTT están disponibles para accionamiento mecánico o eléctrico. También se puede elegir si el torno debe manejarse en el lado derecho o en el izquierdo.
