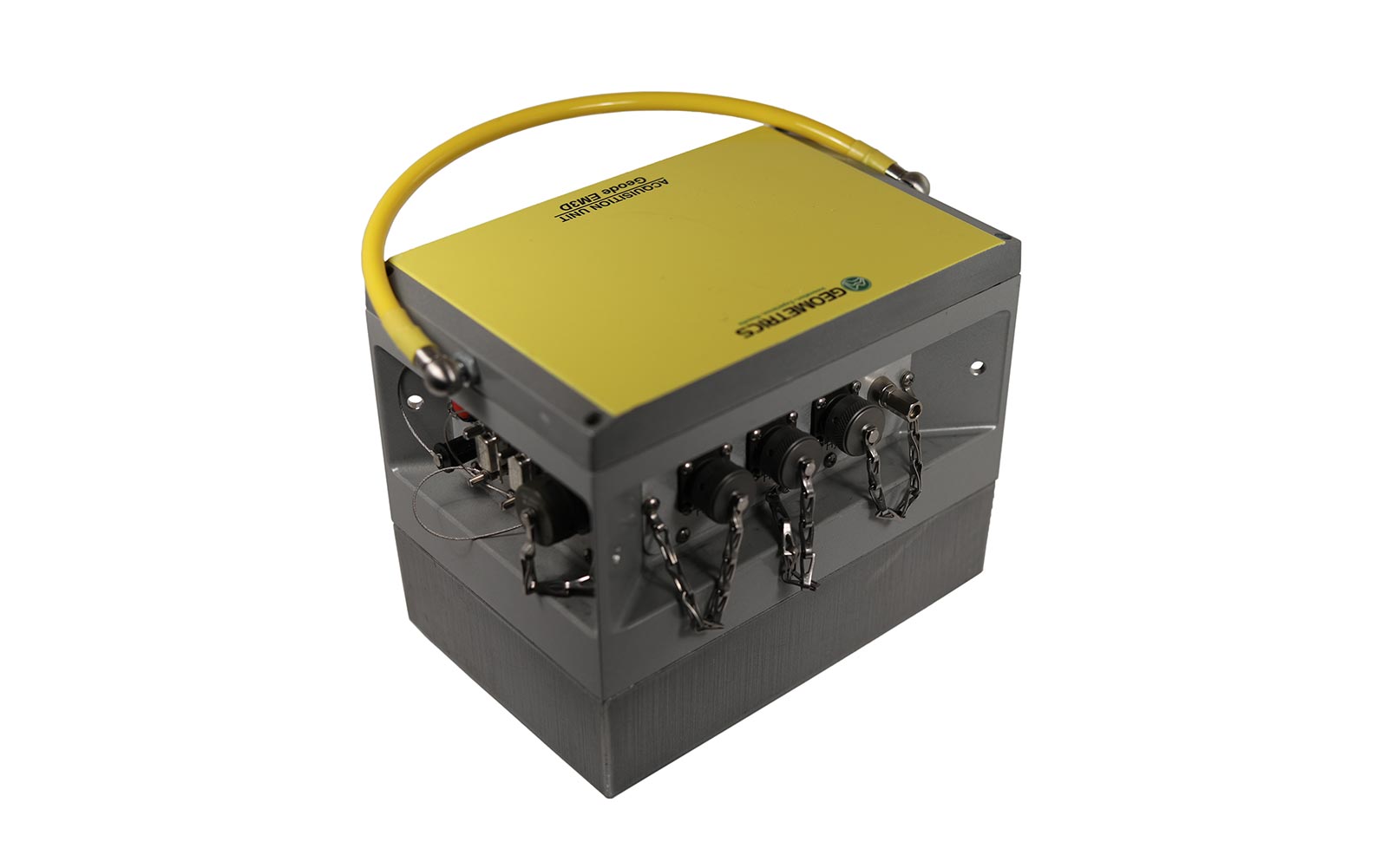

Geode EM3D
El Geode EM3D es un instrumento revolucionario capaz de realizar mapeos de resistividad de alta resolución y alta calidad a profundidades de más de 1000 metros.
El Geode EM3D tiene la flexibilidad de realizar magnetotelúricos de audio tradicionales (AMT), AMT de fuente híbrida (HSAMT) y AMT de fuente controlada (CSAMT). Para configuraciones CSMAT, se proporciona un transmisor de alta potencia. Los métodos electromagnéticos (EM) tradicionales requieren configuraciones de múltiples estaciones y consumen mucho tiempo, por lo que no son prácticos para obtener la alta resolución requerida en el competitivo entorno minero actual. El Geode EM3D permite una única configuración de todas las estaciones y un transmisor para la adquisición de los 50 sondeos al mismo tiempo.
El Geode EM3D permite sondeos poco espaciados basados en una red común de estaciones y, para mayor flexibilidad, el instrumento está diseñado para interactuar con una variedad de transmisores geofísicos de fuente controlada disponibles comercialmente. El Geode EM3D se puede utilizar como un instrumento de seis canales con un solo receptor (HSAMT o CSAMT) o sin transmisor (AMT). Los módulos receptores individuales también se pueden conectar entre sí en una red Ethernet confiable para desde 12 hasta 120 canales y más de sensores EM. ¡Con Geode EM3D, complete sus estudios más rápido y con mayor resolución.
Excelente calidad de datos:
- Obtenga datos excelentes incluso en la zona muerta de alta frecuencia para mediciones de alta calidad de 0.1 Hz a 20,000 Hz.
- Frontal analógico de ruido ultrabajo.
- Obtenga excelentes datos de superficial a profundo en un solo sondeo.
Fácil expansión:
- La utilización de una red Ethernet confiable resuelve los problemas de cortes de GPS o pérdida de señal satelital, fallas de comunicación por línea de vista, fallas de comunicación por radio o WiFi y antenas bloqueadas.
Sondeos simultáneos:
- Realice tres sondeos simultáneos con un solo receptor y seis sondeos simultáneamente con dos receptores: más datos en menos tiempo que los instrumentos tradicionales.
Flexibilidad en campo:
- Realice estudios mediante audio-magnetotelúrica (AMT), audio-magnetotelúrica de fuente híbrida (HSAMT) y audio-magnetotelúrica de fuente controlada (CSAMT) con la adición del transmisor de fuente controlada.
- Cálculos escalares o de tensor completo para operaciones AMT y CSAMT.
Datos en tiempo real:
- ¡Visualice en tiempo real una pantalla de resistividades aparentes, impedancias, fase, valores de profundidad y resistividad verdadera de Bostick, valores de rotación MT, cálculos de tipper y más, incluso durante la adquisición! Más datos para control de calidad para conocer la calidad de los datos inmediatamente en el campo.
Solución de problemas integrada:
- Mediciones automatizadas de la resistencia de contacto en todos los dipolos eléctricos.
- Valores automáticos de ruido CA y CC en todos los canales eléctricos y magnéticos: le indica cuál es su entorno de ruido y proporciona una herramienta para solucionar problemas.
GPS:
- Calcule todas las posiciones GPS para una línea de estudio completa con una sola medición GPS para cualquier dipolo: posiciones GPS rápidas y precisas.
Controle sus datos:
- Exportación de múltiples tipos de archivos para su uso en software de procesamiento, inversión e interpretación de terceros.
- Algunos ejemplos son archivos AVG para el software Zonge SCS2D, archivos EDI para WinGLink de Schlumberger – GeoTools de CGG – la mayoría del software académico, archivos DAT de valores de Bostick para Surfer u otros programas de contorneado.
Resolución: 0.1 nT
Reloj: Fecha juliana, precisión de 5 segundos por mes.
Ajuste: Automático o manual, rango de 20,000 a 90,000 nT.
Tolerancia de gradiente: 1000 nT/metro
Velocidad máxima de muestreo: 0.3 Hz (1 muestra cada 3 segundos)
Lectura: Manual o ciclo automático para uso en estación base.
Memoria: 65,000 lecturas de campo o de estación base.
Pantalla: Pantalla de seis dígitos para eld/tiempo, pantalla auxiliar de tres dígitos para número de línea, día.
Salida digital: RS-232, seleccionable por interruptor a 115200 baudios.
Entrada digital: Acepta comando de ciclo externo.
Especificaciones físicas:
- Consola: Largo: 18 cm; Ancho: 27 cm; Alto: 9 cm; Peso: 2.7 kg.
- Sensor: Diámetro: 9 cm; Largo: 13 cm; Peso: 1.8 kg.
Especificaciones ambientales:
- Cumple con las especificaciones de 0° a +40°C (+32° a +105°F).
- Funcionará satisfactoriamente de -20° a +50°C (-40° a +122°F).
Energía: Batería recargable de gel de 12 voltios.
Accesorios estándar:
- Sensor, bastones, arnés de pecho, dos juegos de baterías, cargador de batería, cable RS-232, adaptador serie USB, manual de operación, manual de aplicaciones, software MagMap.
Opciones:
- Cable externo de alimentación/RS-232/sensor, batería recargable de repuesto y cargador, kit de trípode, GPS Garmin® Oregon 600®.
