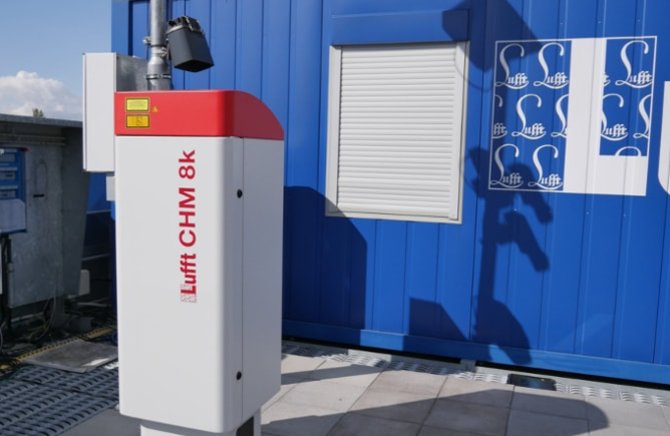

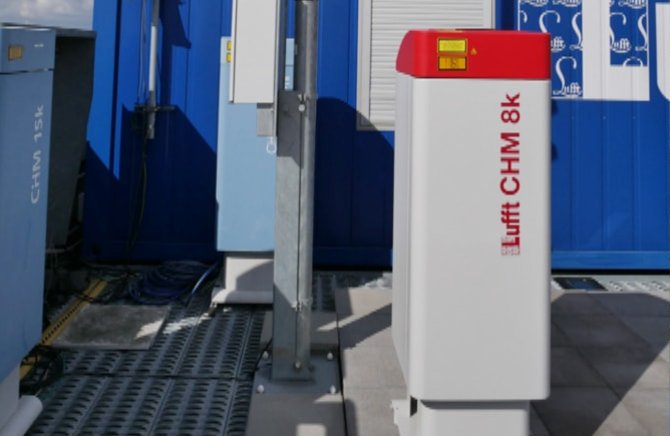

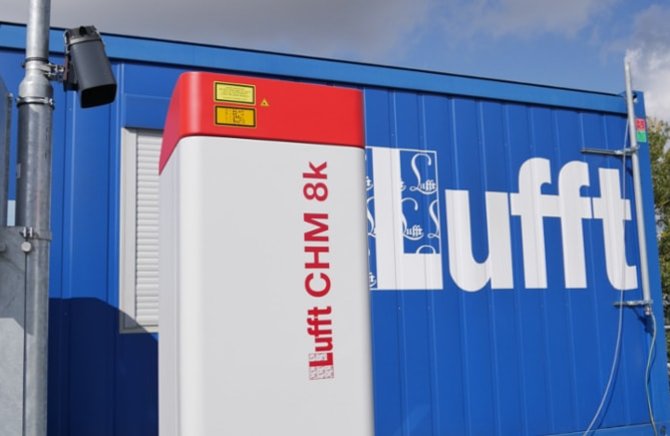

Ceilómetro Lufft CHM 8k
Máxima confianza bajo nubes bajas con máxima disponibilidad de datos y mínimo mantenimiento.
El nuevo ceilómetro Lufft CHM 8k permite a los meteorólogos de los servicios meteorológicos y aeropuertos tomar las decisiones correctas con la mayor confianza y un mantenimiento mínimo. Especialmente en la altura crítica inferior a 1 km, el Lufft CHM 8k detecta bases de nubes en cualquier lugar y estación con excelente precisión y confiabilidad. El almacenamiento de datos interno y una batería de respaldo permiten un tiempo de actividad del sensor y disponibilidad de datos inigualables incluso en las condiciones más duras. Utilizando la tecnología Lidar, detecta perfiles/estructuras de aerosoles de retrodispersión en múltiples capas, bases de nubes, profundidades de penetración de las nubes, así como visibilidad vertical y emite el índice de condiciones del cielo. Tiene un rango operativo de hasta 8.000 m (26.200 pies) y está equipado con un controlador integrado que ofrece un cálculo en tiempo real totalmente integrado de todos los parámetros objetivo e interfaces de usuario cómodas.
Parámetros medidos:
- Perfil de retrodispersión de aerosoles
- Altura de la base de nubes
- Profundidad de penetración de nubes
- Altura de la capa de aerosol
- Cobertura nubosa
- Visibilidad vertical
- Índice de condición del cielo
Tecnología de medición:
- Óptica (LIDAR)
Especificaciones destacadas:
- Rango de medición de hasta 8 km (26.246 pies)
- Sencillo y seguro para los ojos
- Fácil mantenimiento debido a la modularidad
- Varios telegramas de datos
- Sensibilidad similar a la del Lufft CHM 15k
- Adecuado para los entornos más exigentes
Interfaces:
- RS485 (comunicación ASCII)
- LAN (interfaz web, (S-)FTP, NetTools)
- Opcional: módem DSL, RS485 full-duplex
- Detección confiable de nubes bajas con una tasa mínima de falsas alarmas (FAR) y una probabilidad de detección (POD) excepcional, incluso en condiciones extremas.
Fiabilidad y Disponibilidad:
- Máximo tiempo de actividad del sensor y disponibilidad de datos gracias al almacenamiento de datos integrado y una batería de respaldo robusta (-40 °C a 60 °C).
Bajo Mantenimiento:
- Mantenimiento mínimo gracias a su diseño autolimpiante: la nieve se derrite, el agua fluye hacia abajo y elimina el polvo.
Seguridad y Certificaciones:
- Operación segura y certificada de acuerdo con UL50e (América del Norte), TÜV (Europa), OACI GRF.
Facilidad de uso:
- Fácil instalación y manejo gracias a su diseño autónomo, no se necesita un computador adicional.
Flexibilidad:
- Alta flexibilidad gracias a la compatibilidad con múltiples protocolos de comunicación y estándares de software.
El ceilómetro Lufft CHM8k se utiliza en una amplia variedad de aplicaciones por parte de los siguientes usuarios y en los siguientes sitios de instalación:
- Servicios Meteorológicos: Monitorización de nubes y condiciones atmosféricas.
- Sistemas Automáticos de Observación de Superficie (ASOS): Proporciona datos de altura de nubes para la aviación.
- Aeropuertos y Aviación: Garantiza la seguridad de las operaciones aéreas al proporcionar información precisa sobre la cobertura de nubes.
- Agencias de Protección Ambiental o Universidades: Estudios ambientales de calidad del aire, partículas finas y capas de mezcla.
- Helipuertos: Mide la altura de la base de nubes para garantizar la seguridad de los despegues y aterrizajes.
Principio de medición: LIDAR (detección y rango de luz)
Parámetros medidos:
- Perfil de retrodispersión de aerosoles
Rango de medición: 0 m … 10 km (0 … 32,808 pies)
Resolución temporal: 2 … 600 s
Resolución de alcance: 5 m
Resolución de alcance reportada: 5 – 30 m en pasos de 5 m
Rendimiento:
- Altura de la base de nubes, profundidad de penetración de nubes: 1 – 9 capas (configurable); 3 capas predefinidas
- Rango de detección de nubes: 5 m … 8 km (16 … 26.246 pies)
- Precisión de la medición de distancia contra objetivos duros: Mayor de ± 5 m (± 16 pies) o ± 0.2%
- Cantidades de medición adicionales: Cobertura nubosa en octas (OMM 2700), Visibilidad vertical, Alturas de la capa de aerosol (capa de mezcla, capa límite), índice de condición del cielo
Valores de calidad y auxiliares:
- Temperatura externa e interna; estado de la ventana, láser y receptor, control de voltaje de entrada, humedad
Comunicación:
- Interfaces estándar: RS485 half-duplex (comunicación ASCII), LAN (interfaz web, (S-) FTP, NetTools)
- Interfaces opcionales: módem DSL, full duplex
Parámetros eléctricos:
- Alimentación: 230 VAC o 115 VAC, ± 10%
- Frecuencia de red: 50, 60 Hz
- Consumo de energía: 250 W (sin calentador de carcasa) 450 W (con calentador de carcasa)
- Funcionalidad UPS (opcional): Batería de respaldo interna para electrónica (1 hora cubriendo todas las condiciones de funcionamiento)
Parámetros ópticos láser:
- Fuente de luz: Diodo láser
- Longitud de onda: 905 nm
- Energía del pulso: 2 μJ máx. (1,6 μJ típico)
- Frecuencia de repetición de pulso: 8 kHz
- Ancho de banda del filtro: 25 nm
- Campo de visión del receptor: 1.1 mrad
Seguridad operativa:
- Seguridad general: IEC 61010-1 (certificado por TUEV Rheinland) UL 61010-1 (certificado por TUEV SÜD) AS 61010.1 (Australia y Nueva Zelanda) CAN/CSA-C22.2 No. 61010-1 (certificado por TUEV SÜD)
- Clase de protección láser: 1M, IEC 60825-1: 2014; cumple con CFR 1040.10
- Nivel de protección de la carcasa: IEC 60529: IP66 EMCEN 61326 – 1 Clase B FCC: 47 CFR Parte 15, Clase B
- Certificaciones: CE (230 VAC); Versión 115 VAC compatible con FCC / CSA
- Estándares internacionales: Cumple con los requisitos de fragilidad de la OACI
Condiciones de operación:
- Condiciones de funcionamiento: ISO 10109 – 11
- Rango de temperatura: -40 … + 60 °C
- Humedad relativa: 0 … 100%
- Carga de viento: 60 m/s

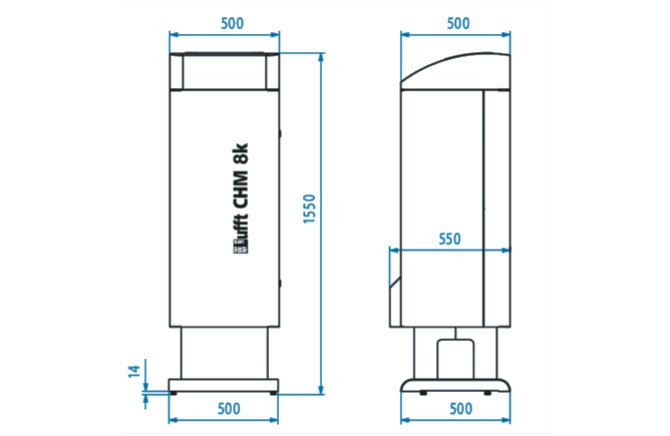

Dimensiones físicas: 500 x 500 x 1550 mm
Peso: 70 kg (130 kg incl. Embalaje)
