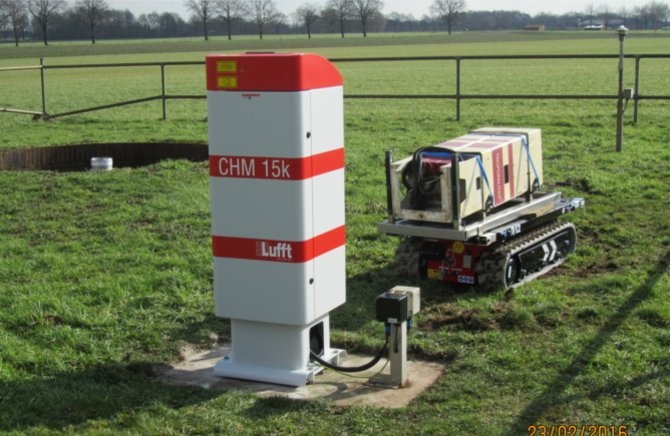

Ventajas del Sensor de Altura de Nubes/Ceilómetro CHM15k El Lufft CHM 15k es un sensor LIDAR de altura de nubes basado en una técnica de retrodispersión de longitud de onda única. Detecta varias capas de nubes (máximo 9), profundidades de penetración de las nubes, emite el índice de condición del cielo, campo de visión vertical (VOR), alturas de las capas de aerosoles, capas límite y perfiles de retrodispersión de aerosoles con un alcance de hasta 15 km. El sensor logra una excelente calidad de señal gracias a su longitud de onda estable y a su láser de microchip de haz estrecho Nd:YAG que opera en el rango de 1064 nm. Además, su tecnología permite una supresión eficaz de la luz natural y reduce al mínimo las fluctuaciones de temperatura. Debido a su energía de pulso y frecuencia láser, es seguro para los ojos y está clasificado como un producto láser de 1M. Además, el CHM 15k presenta un diseño fácil de usar que permite un funcionamiento continuo y sin supervisión. El CHM 15k es una solución de última generación para los diversos requisitos actuales de la investigación atmosférica. Es adecuado tanto como sofisticado instrumento de investigación de aerosoles como como parte de una gran red de medición.

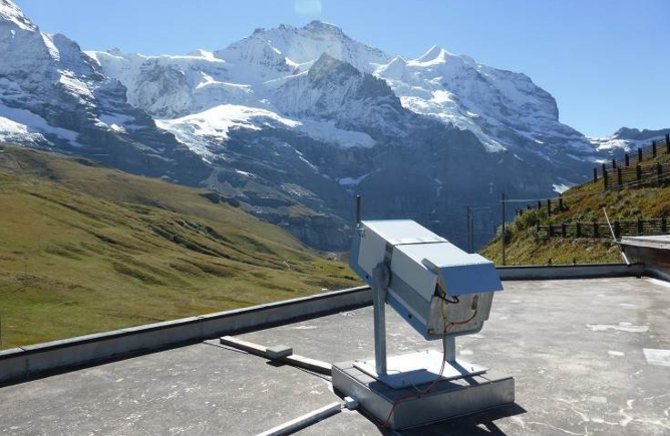

El CHM15k es un ceilómetro LIDAR simple de retrodispersión de un solo eje. Dentro de su rango de medición de hasta 15 km, detecta de manera confiable múltiples capas de nubes, cirros y capas de aerosoles. Por lo tanto, el ceilómetro se utiliza habitualmente en las siguientes aplicaciones y estudios:

• Observación de cirros hasta 15.000 m de altura: Detecta nubes delgadas a gran altitud que pueden afectar el tráfico aéreo.
• Creación de perfiles de retrodispersión de aerosoles: Mide la concentración de partículas en suspensión en la atmósfera, lo que es importante para estudios climáticos y de calidad del aire.
• Determinación de la altura de la capa límite: Define la capa atmosférica inferior influenciada por la superficie terrestre.
• Medición de precipitación: Proporciona información sobre la presencia y tipo de precipitación (lluvia, nieve, etc.).
• Detección de la cobertura nubosa: Determina la cantidad de cielo cubierto por nubes.
• Detección de niebla: Ayuda a monitorear la presencia y densidad de la niebla, importante para la seguridad del transporte.
• Determinación de la visibilidad vertical: Mide la distancia máxima a la que se pueden distinguir objetos oscuros sobre el fondo del cielo, crucial para la aviación.

Clientes habituales:

• Servicios meteorológicos públicos y privados
• Agencias medioambientales

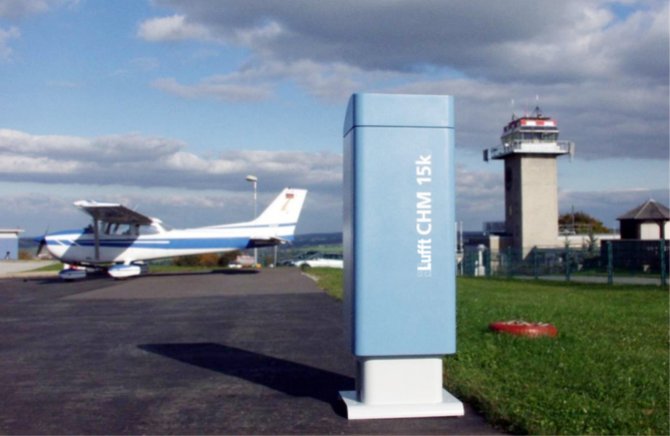

• Aeropuertos nacionales e internacionales

Principio de medición: LIDAR (óptico, tiempo de vuelo)

Parámetros medidos:

• Perfil de retrodispersión de aerosoles

Rango: 5 … 15.000 m (16 … 50.000 pies)

Resolución temporal: 2 … 600 s

Resolución de alcance: 5, 10, 15 m

Valores de calidad y auxiliares:

• Temperatura externa e interna, estado de la ventana, estado del láser, estado del receptor

Parámetros del objetivo (medidos por capas programables):

• Altura de la base de nubes (CBH)
• Profundidad de penetración de nubes (CPD)
• Altura de la capa de aerosol (ALH)

Número de capas: 1 – 9 capas (programable); 3 capas predefinidas

Precisión de la medición de distancia contra objetivo duro: Mayor de ± 5 m (± 16 pies) o ± 0.2%

Cantidades de medición adicionales:

• Cobertura nubosa en octas (OMM 2700)
• Visibilidad vertical en m
• Índice de condición del cielo

Comunicación:

• Interfaces estándar: RS485 (comunicación ASCII) LAN (interfaz web, (S-)FTP, NetTools)
• Interfaces opcionales: módem DSL, RS232 para servicio

Parámetros eléctricos:

• Alimentación: 230 VAC o 115 VAC, ± 10%
• Consumo de energía: 250 W (estándar) 800 W (en modo de calefacción máxima)
• Funcionalidad UPS (opcional): Batería de respaldo interna para electrónica > 1 hora

Parámetros ópticos láser:

• Fuente de luz: Láser de estado sólido Nd:YAG
• Longitud de onda: 1064 nm
• Energía del pulso: 7 µJ
• Frecuencia de repetición de pulso: 5 – 7 kHz
• Ancho de banda del filtro: 1 nm
• Campo de visión del receptor: 0.45 mrad

Seguridad operativa:

• Cumplimiento ambiental: ISO 10109 – 11
• Clase de protección láser: 1M, IEC 60825-1: 2014; cumple con 21 CFR 1040.10 excepto por desviaciones de acuerdo con el Aviso Láser No. 50, del 24 de junio de 2007
• Nivel de protección de la carcasa: IP65
• Seguridad eléctrica: EN 61326 – 1 Clase B
• Certificaciones: CE Versión 115 VAC compatible con FCC/CSA
• Estándares internacionales: Cumple con los requisitos de fragilidad de la OACI

Condiciones de operación:

• Rango de temperatura: -40 … + 50 °C
• Humedad relativa: 0 … 100%
• Viento: 55 m/s
• Dimensiones físicas: 500 x 500 x 1550 mm
• Peso: 70 kg (130 kg incl. Embalaje)
